Наша продукция
Фланцевые соединительные детали и узлы трубопровода

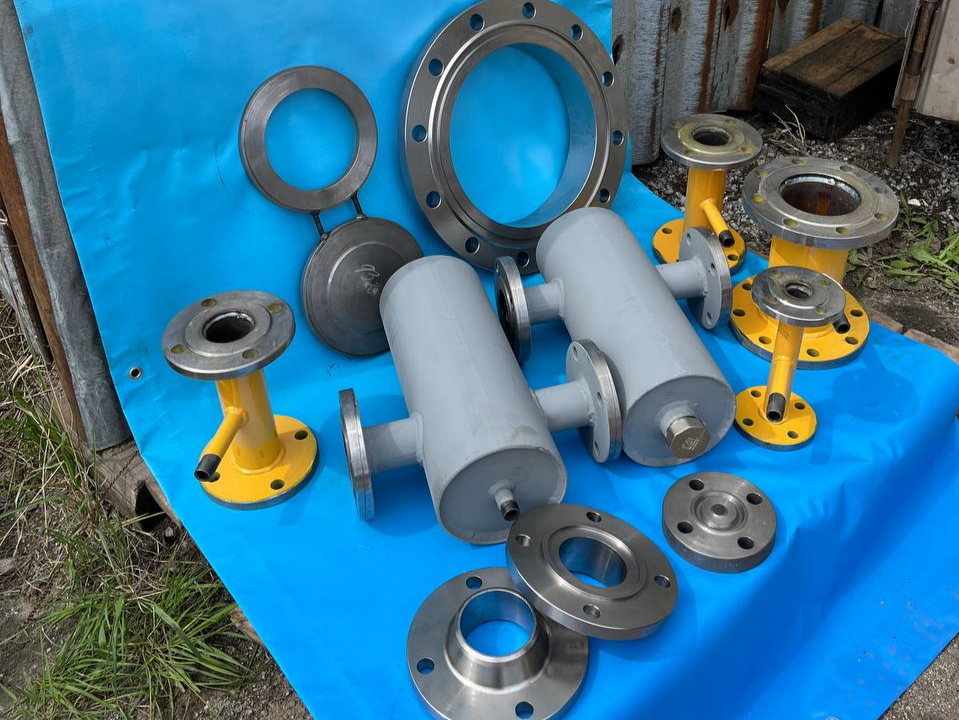

ПРОФЛАНЕЦ изготавливает фланцевые детали, сварные блоки трубопровода и трубопроводные узлы для инженерных, коммунальных и промышленных систем: отопления, водоснабжения, теплоснабжения, пожарного водоснабжения, котельных и тепловых пунктов.
Производим фланцевые тройники, кресты, переходы, отводы, фланцевые трубы, патрубки, катушки, пожарные подставки, грязевики, воздухосборники, сварные блоки трубопровода, сварные трубопроводные узлы и нестандартные изделия по ГОСТ, ТУ, чертежам, эскизам, техническому заданию и проектной документации.
Подбираем Ду/DN, Ру/PN, материал, тип соединения, покрытие, рабочую среду, температуру, давление и исполнение под условия эксплуатации.
Фланцевые детали, сварные блоки и узлы для трубопроводных систем
Карточки показывают основные изделия, которые можно заказать у ПРОФЛАНЕЦ. Конкретные параметры уточняются по проекту, чертежу, эскизу или техническому заданию.
Равнопроходные, переходные и нестандартные тройники для разветвления трубопровода.
Фланцевые кресты и крестовины для соединения четырех трубопроводных линий.

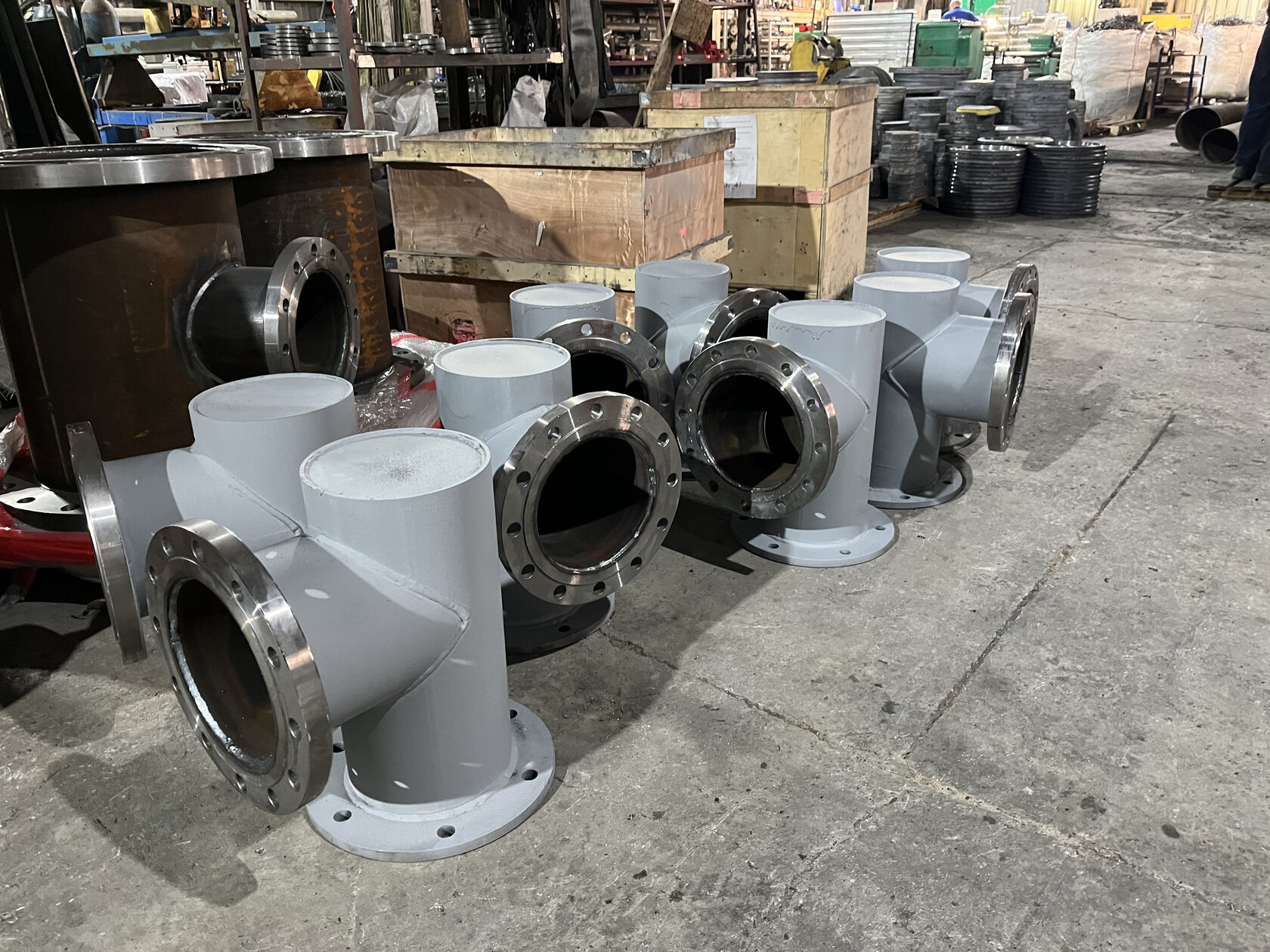

Односторонняя фланцевая пожарная подставка для подключения пожарного гидранта.

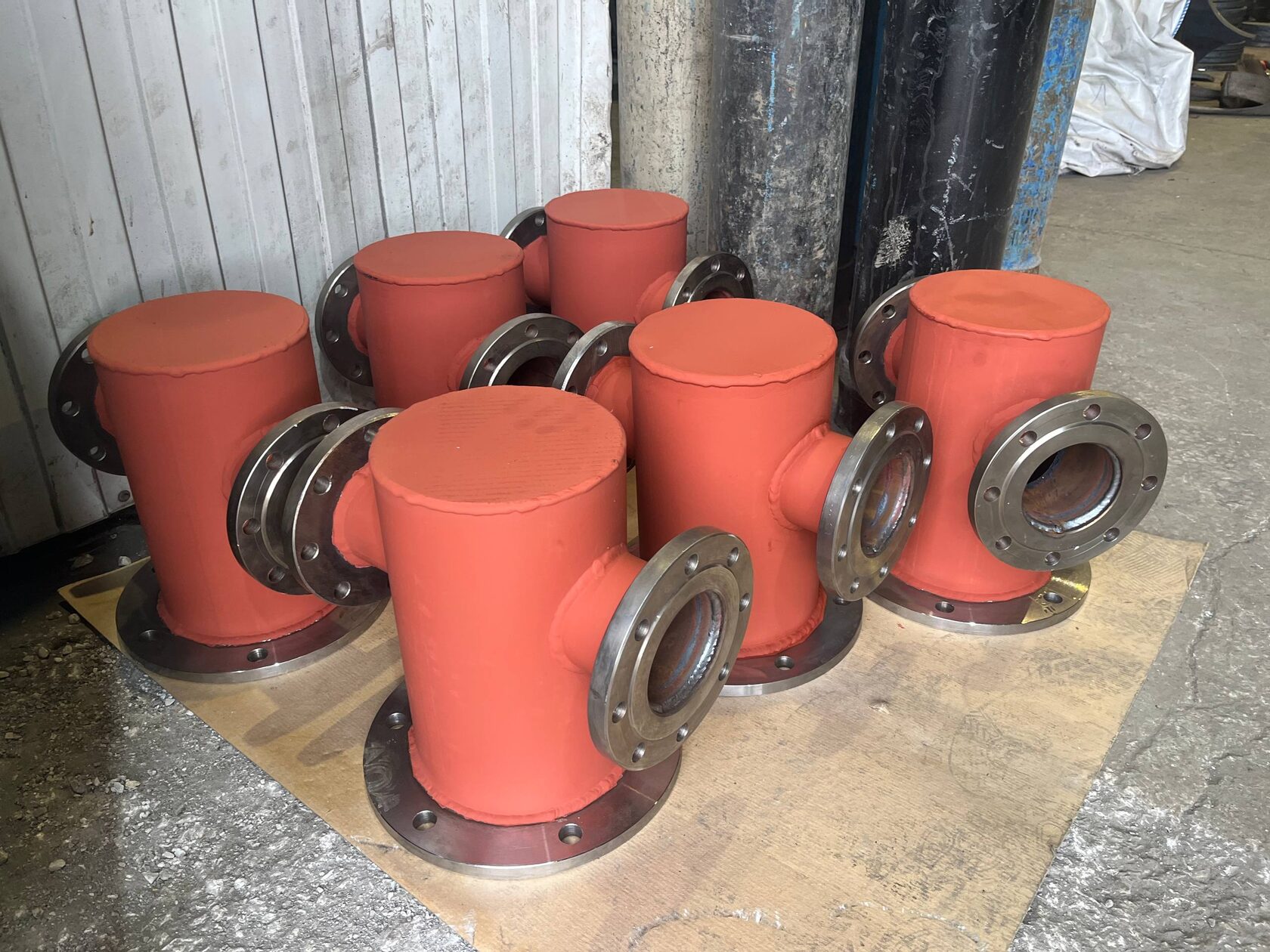

Двухфланцевое исполнение для пожарного водоснабжения и водопроводных сетей.

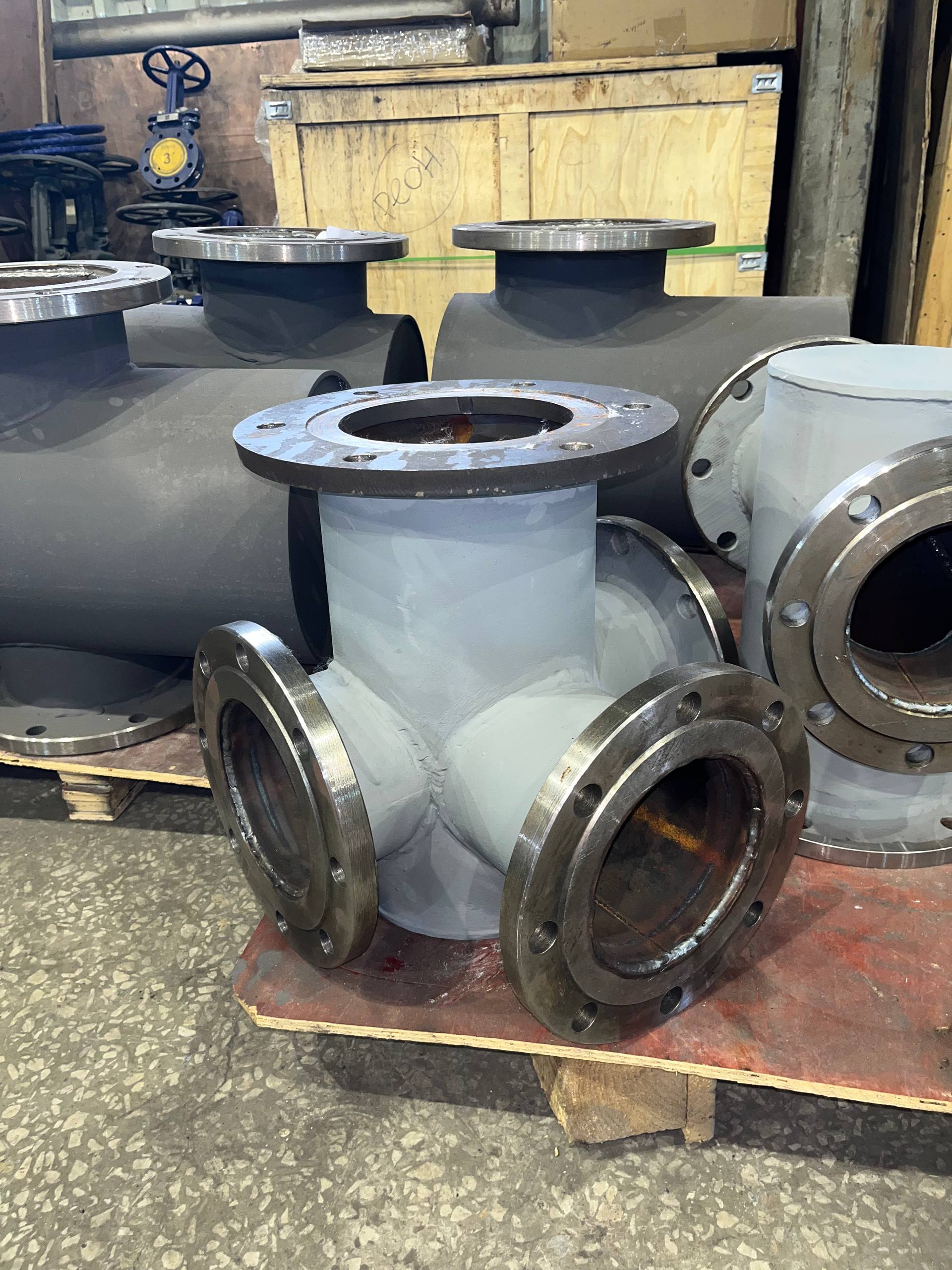

Трехфланцевые подставки для узлов пожарного водоснабжения по параметрам проекта.

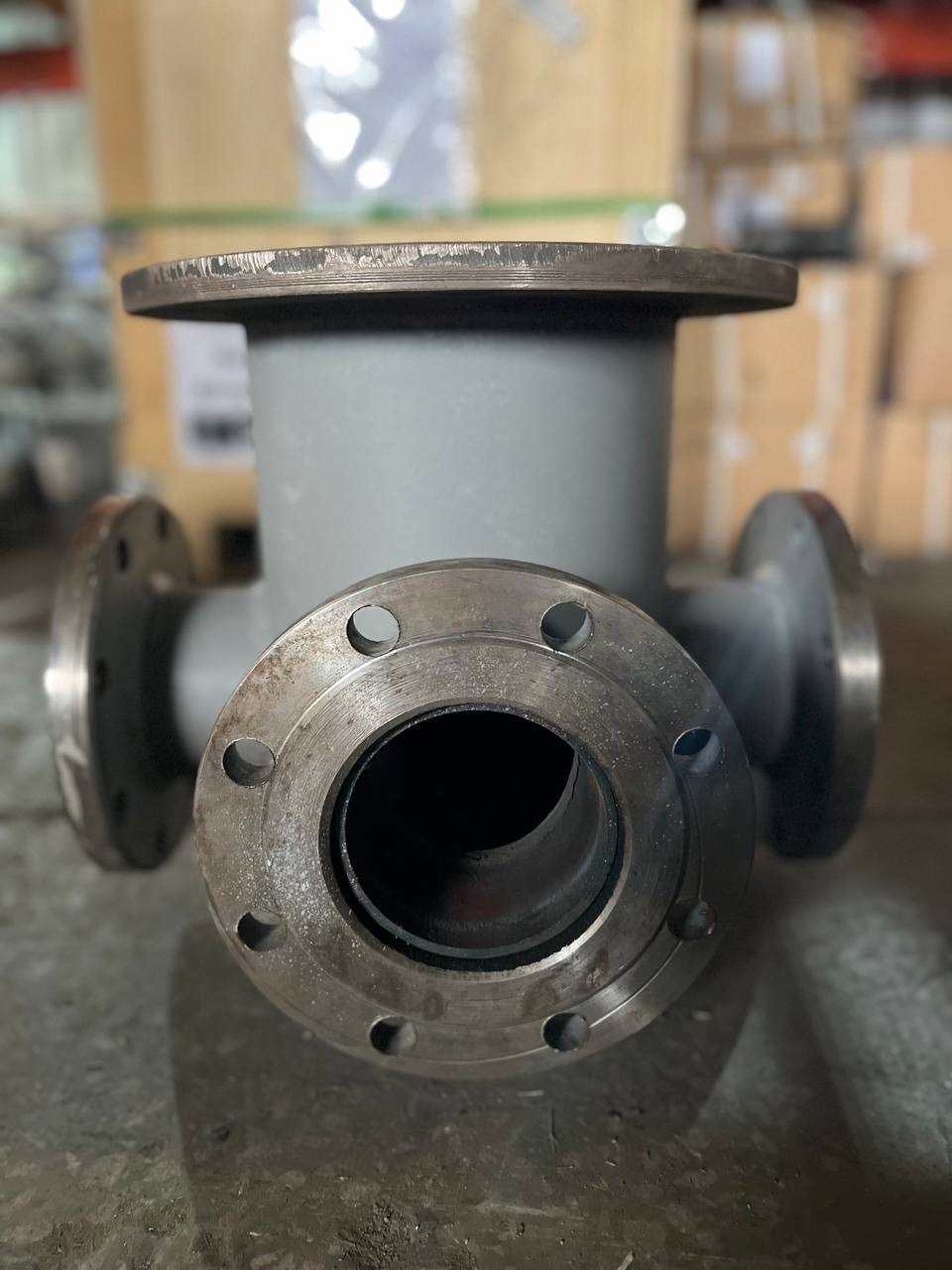

Крестовая фланцевая пожарная подставка для сложных узлов подключения.

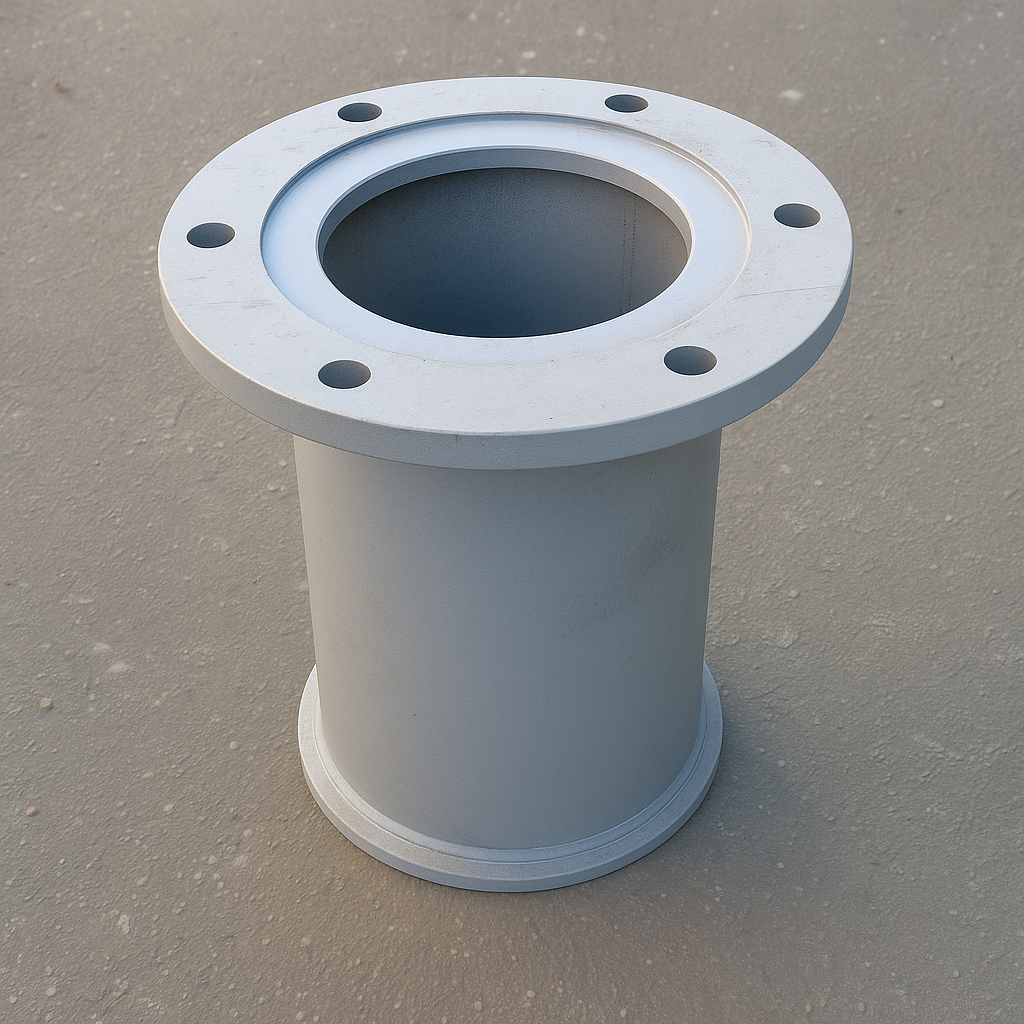

Строительные пожарные подставки под условия монтажа и требования объекта.

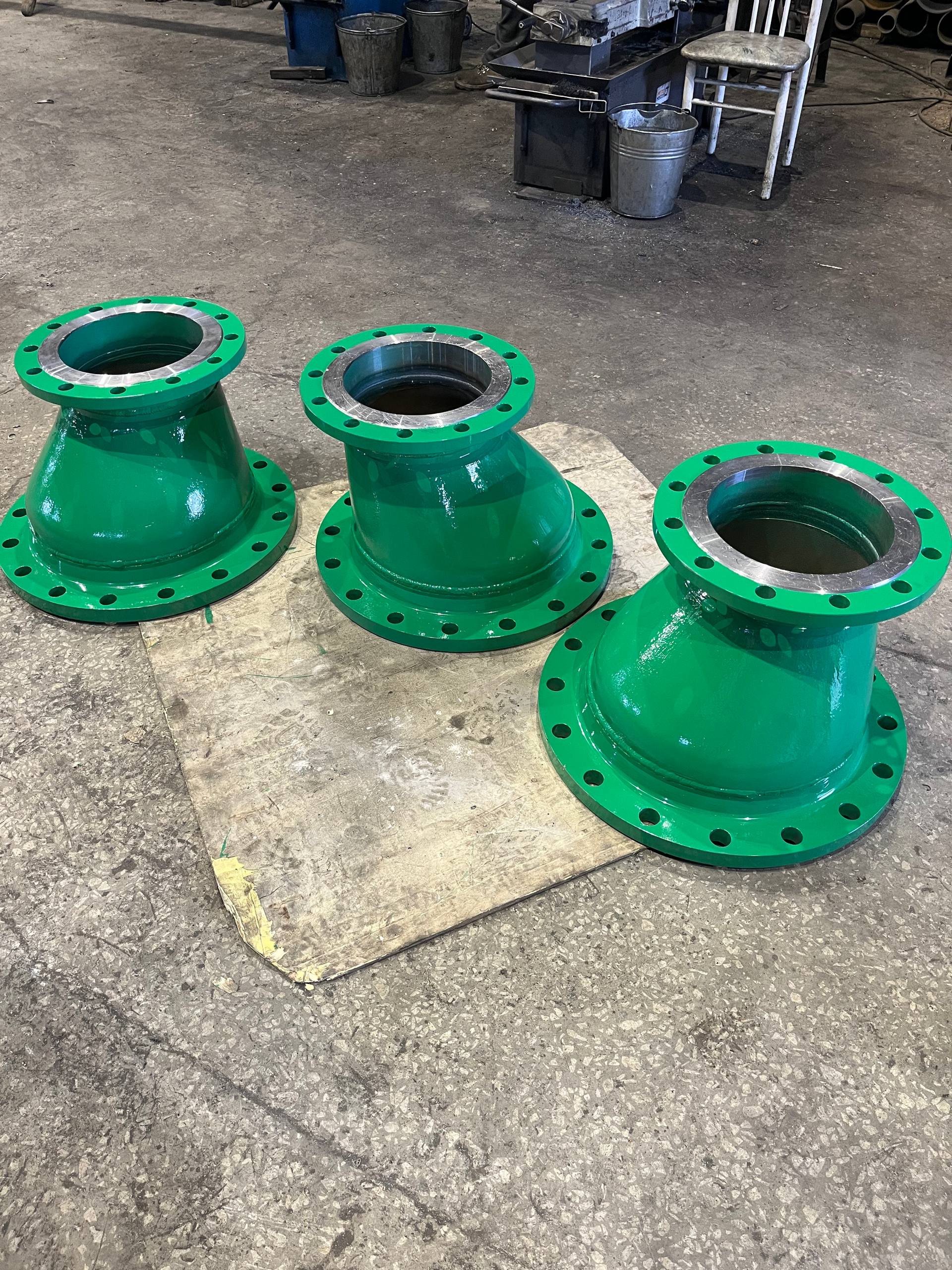

Концентрические, эксцентрические и нестандартные переходы для разных диаметров.

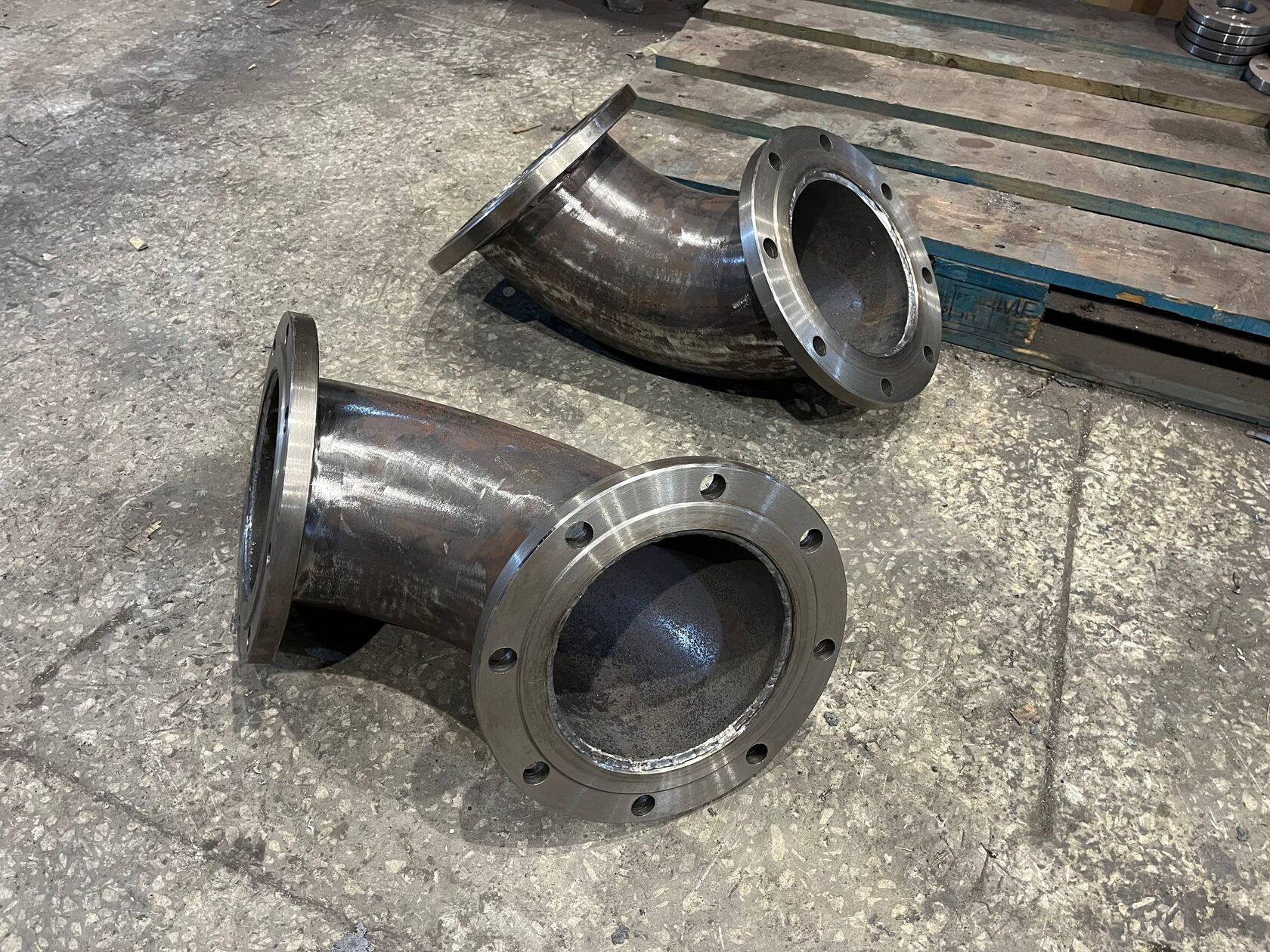

Отводы под разные углы для изменения направления трубопроводной линии.

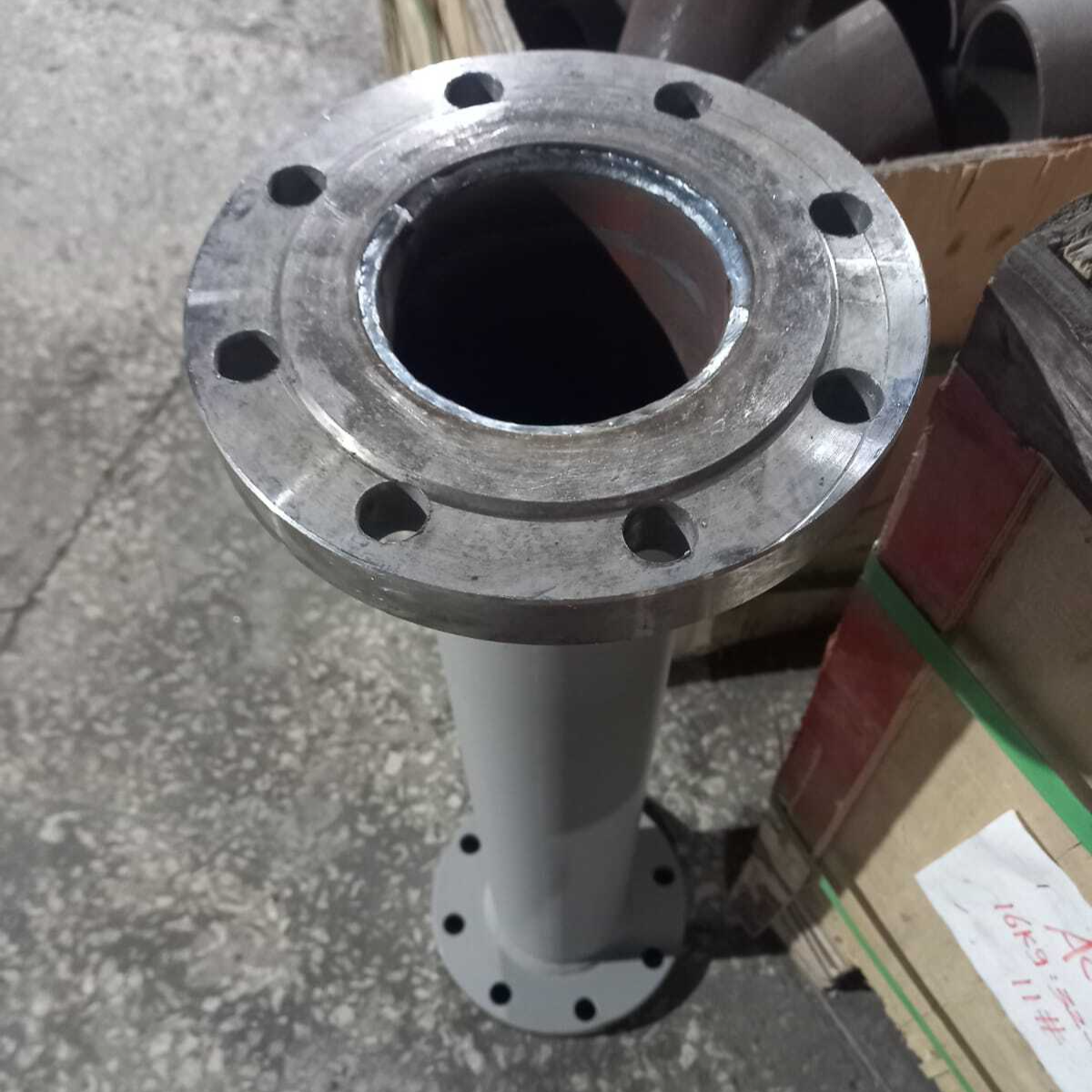

Прямые участки, вставки и сварные элементы с плоскими или воротниковыми фланцами.

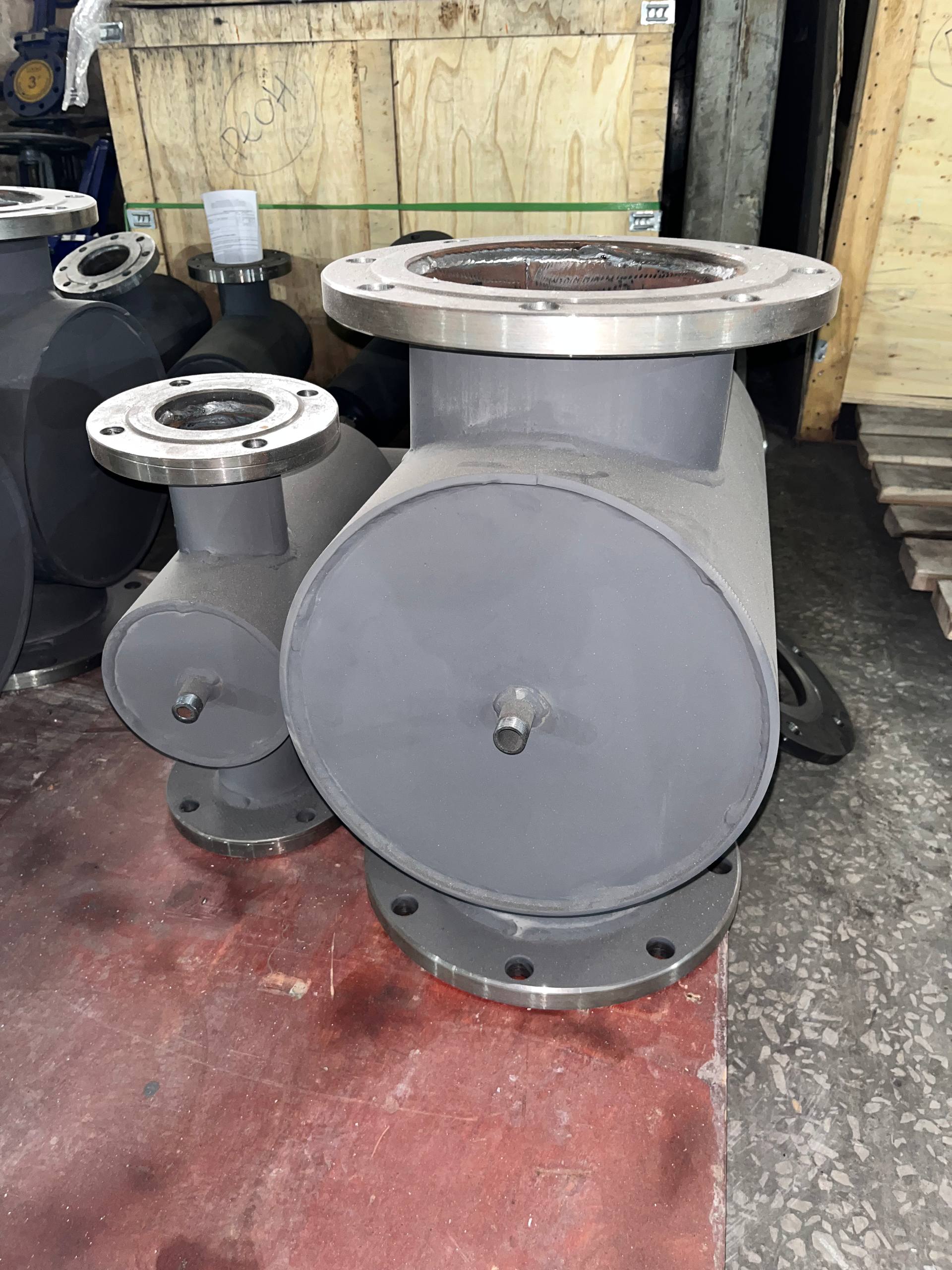

Абонентские грязевики для грубой очистки воды и теплоносителя.

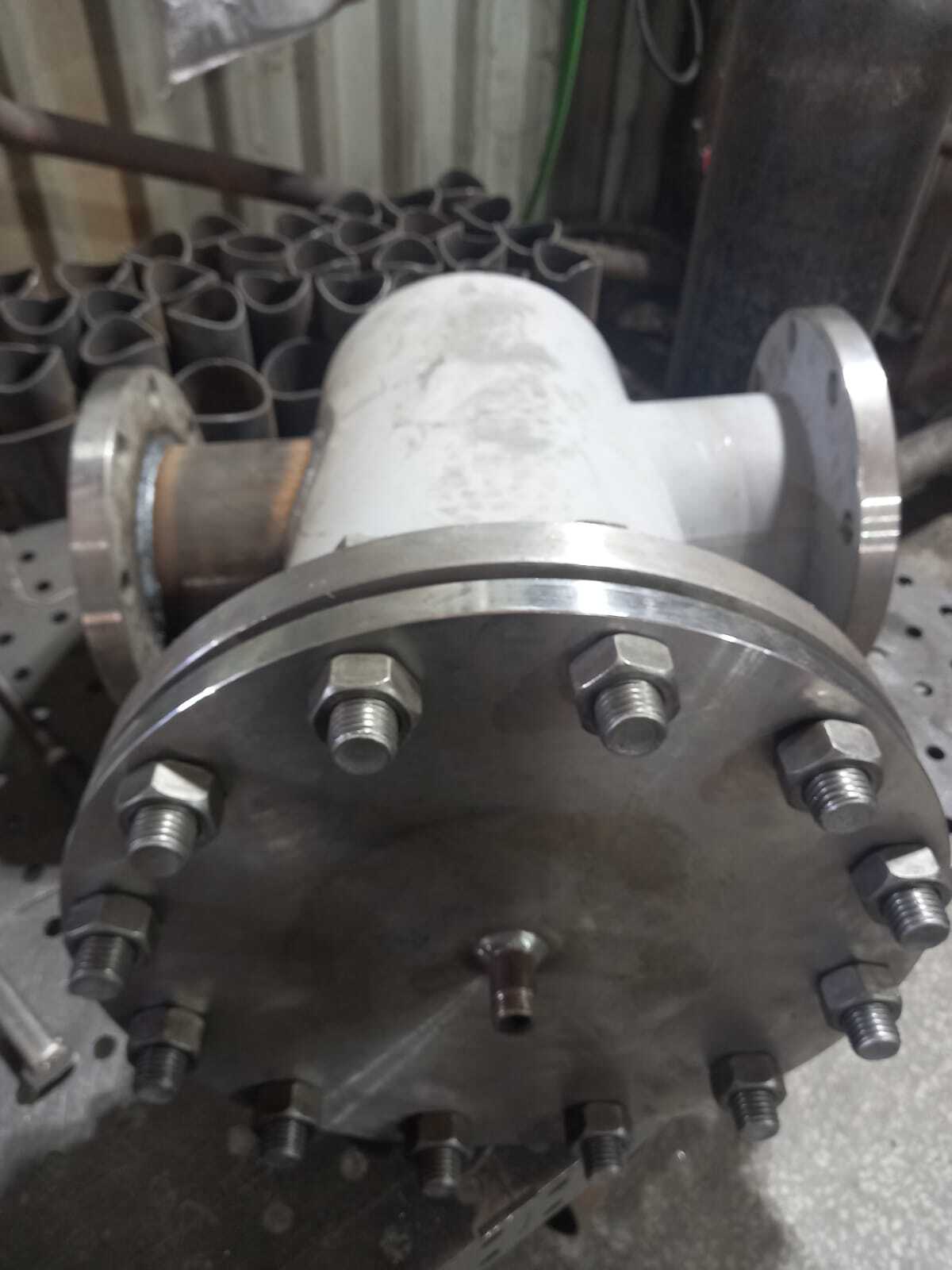

Исполнение с фланцем для обслуживания, очистки и доступа к внутренней полости.

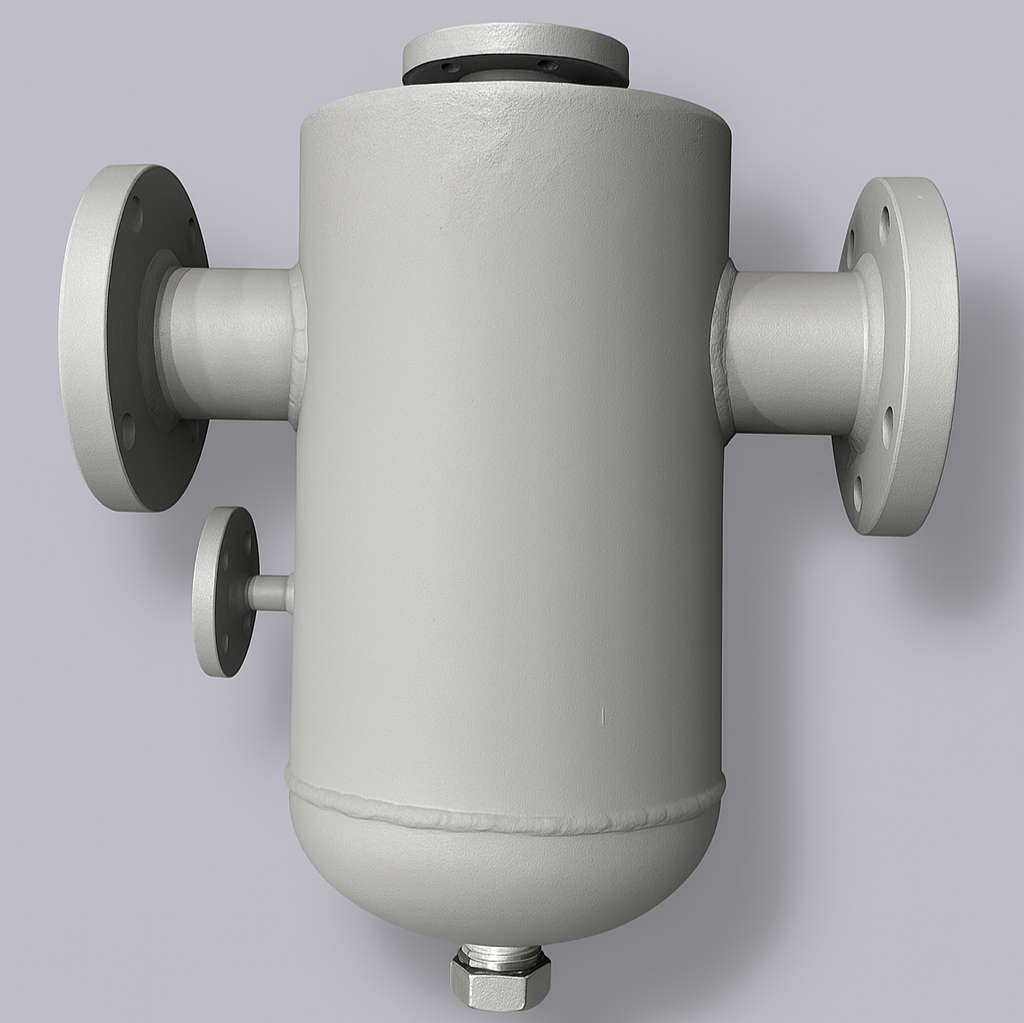

Грязевики для тепловых пунктов, котельных и инженерных систем.

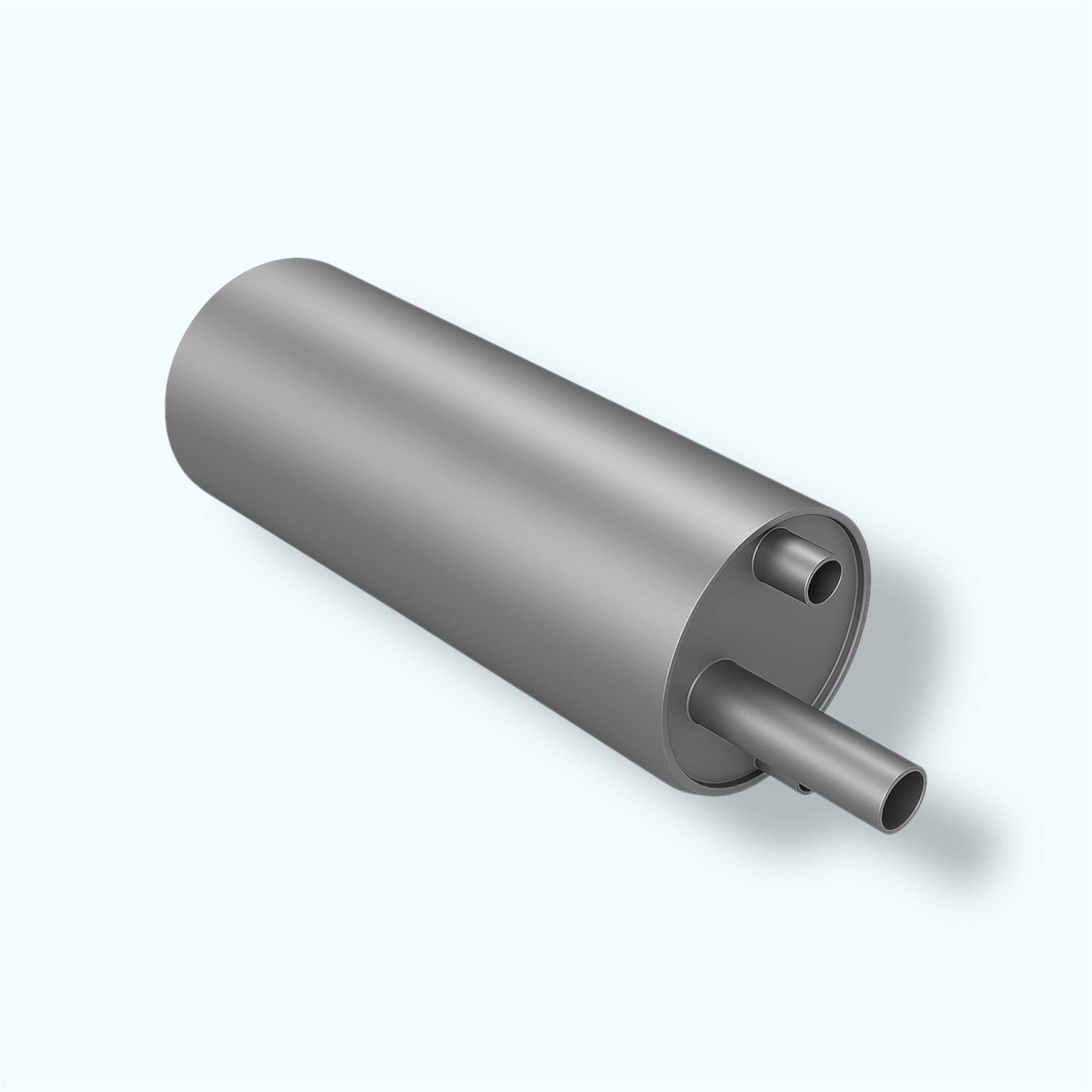

Изделия для удаления воздуха и газовых включений из систем отопления и водоснабжения.

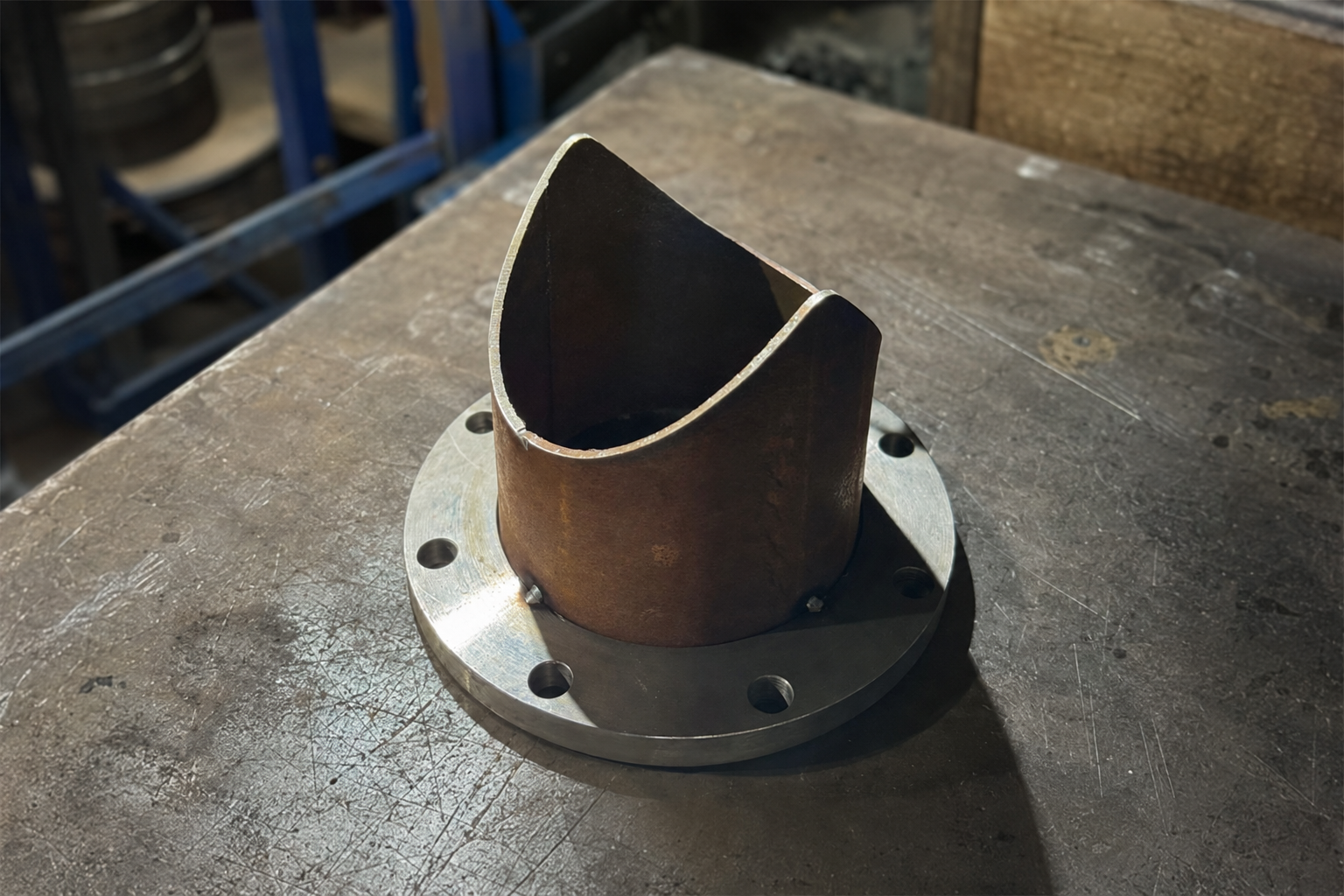

Патрубки для сварного присоединения к трубопроводу, оборудованию или узлу.

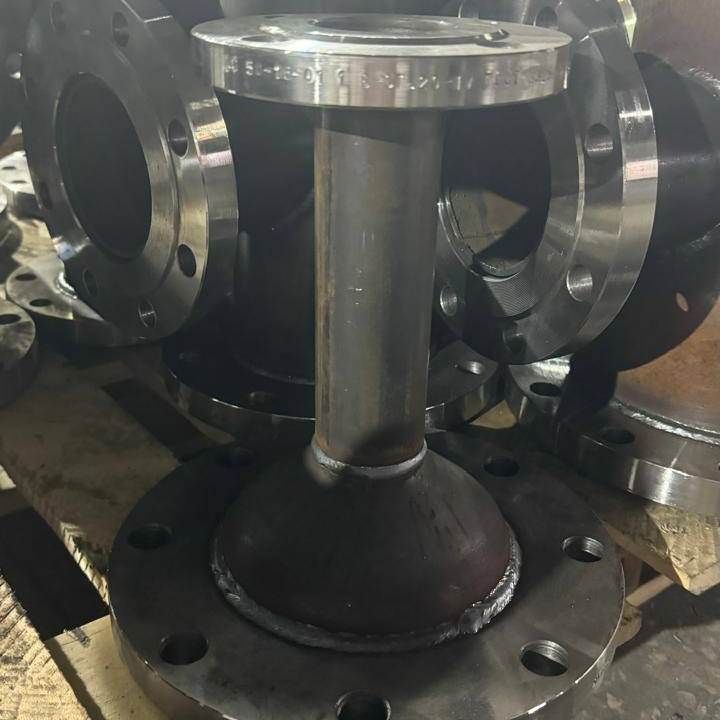

Переходные патрубки с фланцевым соединением для разных диаметров.

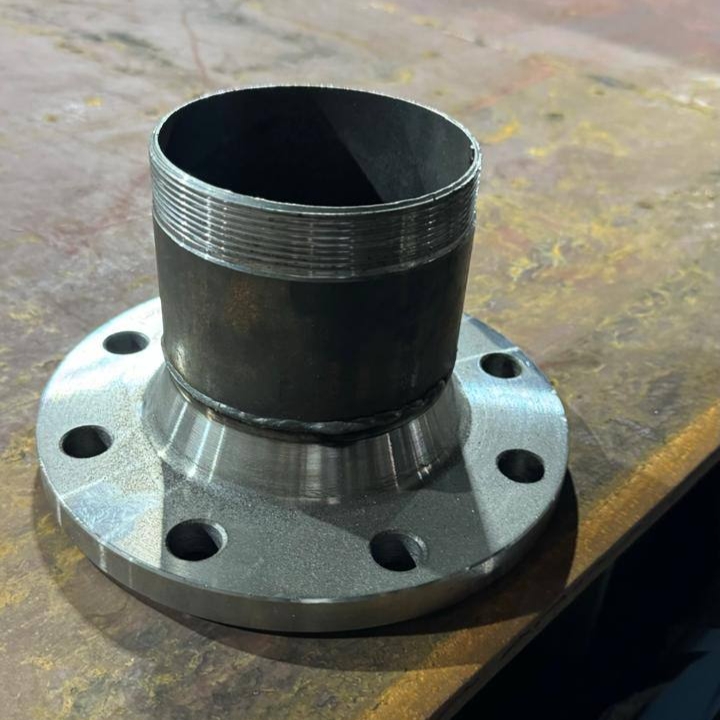

Комбинированные патрубки под фланцевое и резьбовое присоединение.

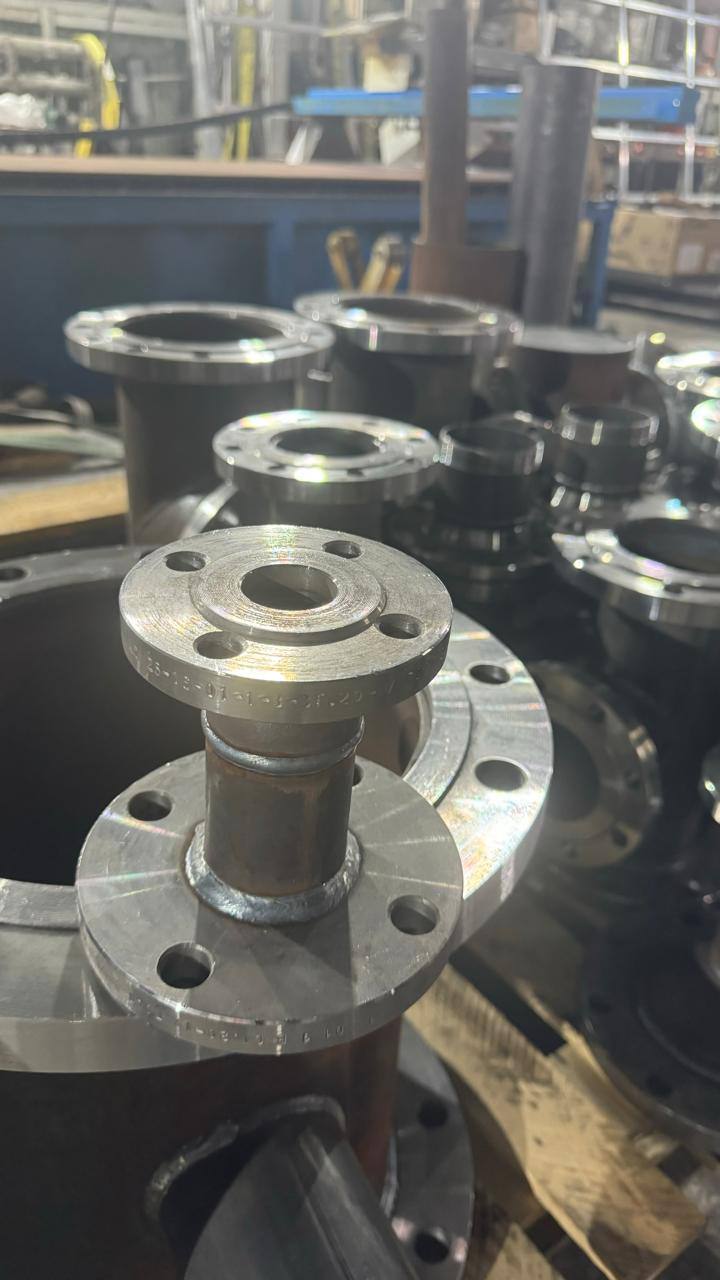

Фланцевые патрубки для монтажа, ремонта, замены и сборки трубопроводных систем.

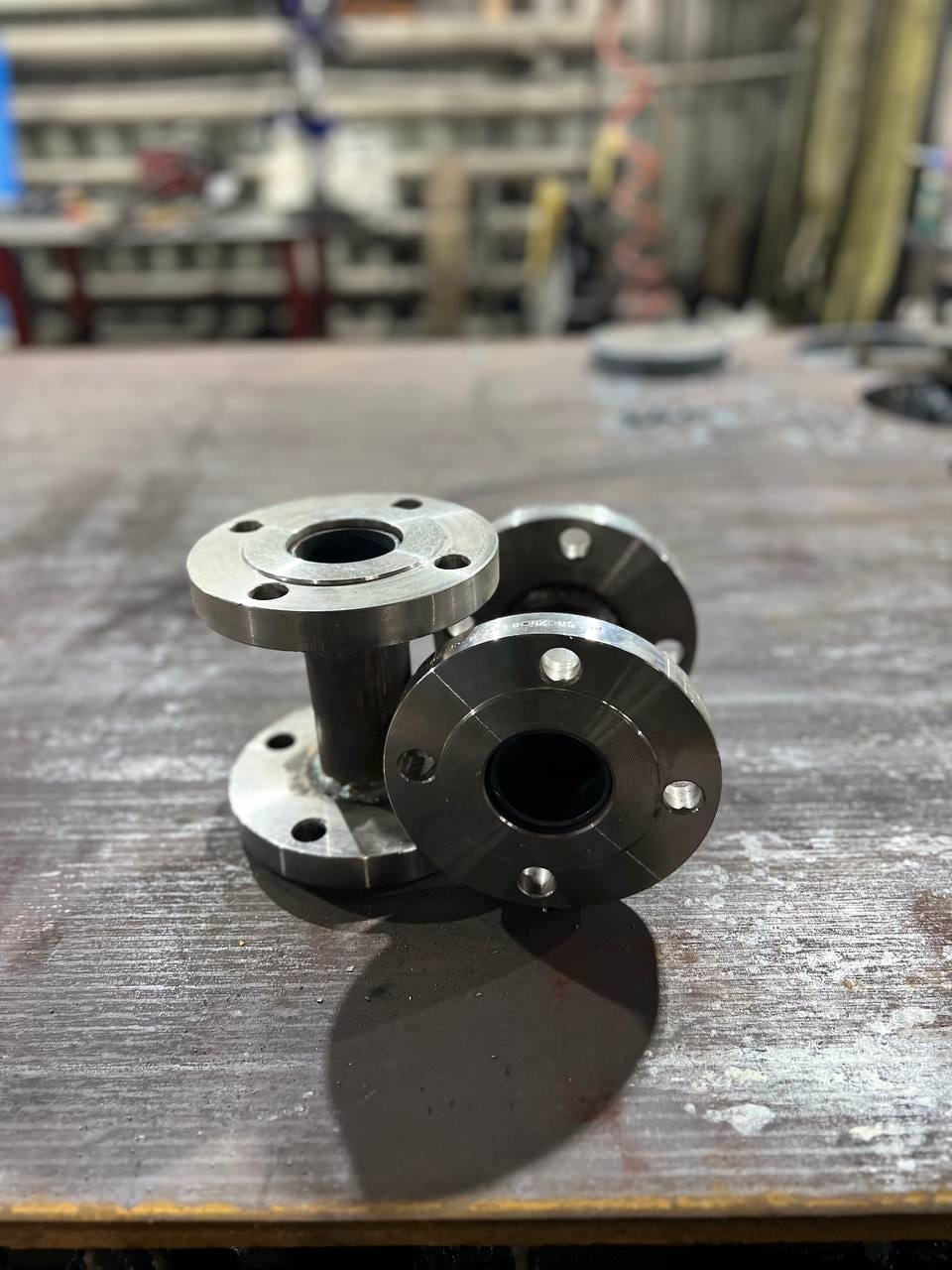

Катушки и вставки с фланцами для трубопроводов, арматуры и оборудования.

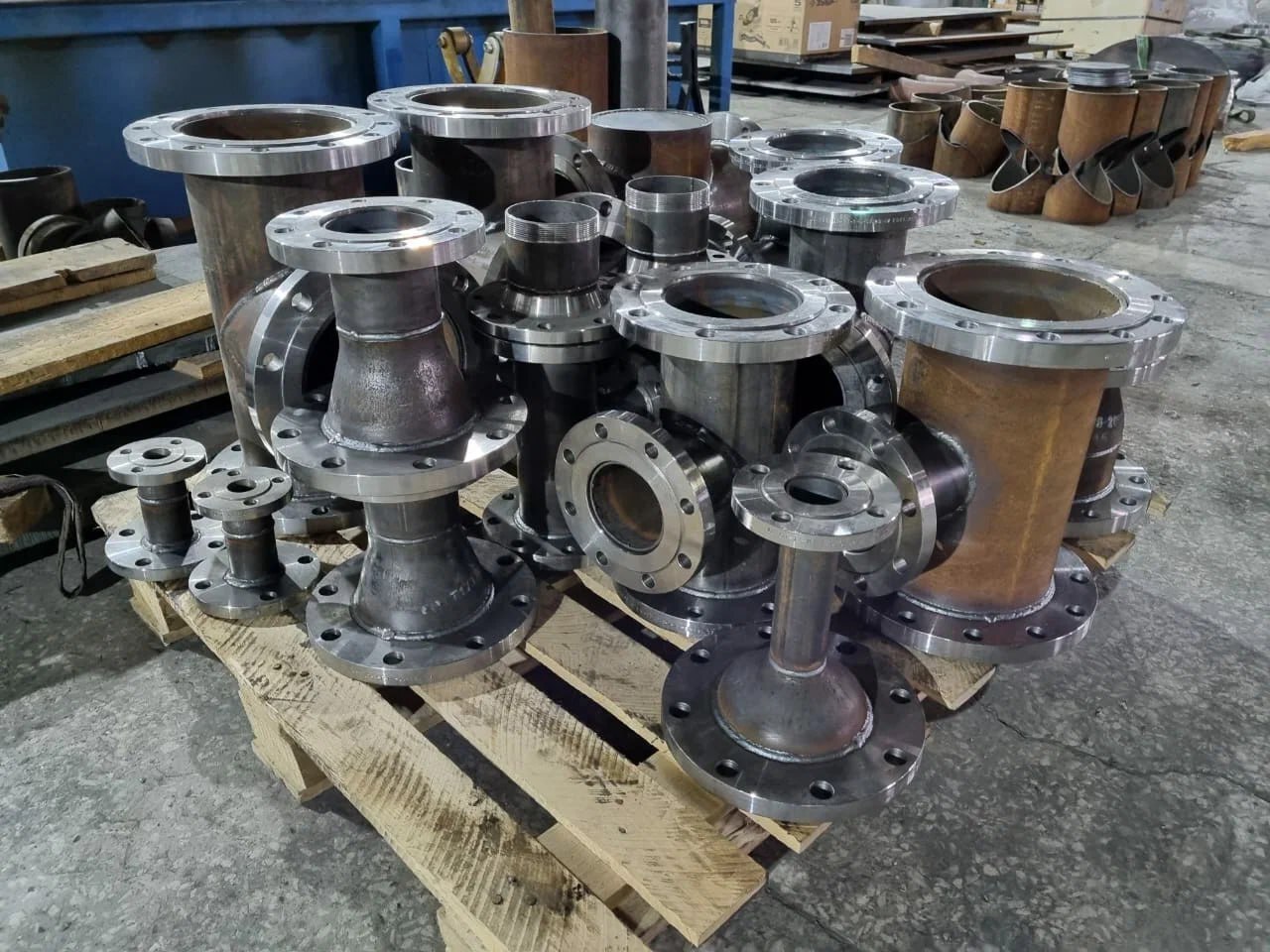

Сварные трубопроводные блоки, узлы, обвязки и сборные конструкции по чертежам, эскизам и ТЗ.
Фланцевые детали, фланцы и узлы под конкретные параметры проекта
ПРОФЛАНЕЦ изготавливает фланцевые детали, фланцы, сварные блоки и трубопроводные узлы в Екатеринбурге по ГОСТ, ТУ, чертежам, эскизам и техническому заданию. Подбираем Ду/DN, Ру/PN, материал, тип фланца, исполнение уплотнительной поверхности, покрытие и конструкцию под условия эксплуатации. Возможна поставка по Екатеринбургу, Свердловской области, Уралу, России и СНГ.
Фланцы по ГОСТ 33259-2015 и старым ГОСТ
| Запрос / изделие | ГОСТ / тип | Популярные параметры | Материалы | Что указать для расчета |
|---|---|---|---|---|
| Фланец плоский приварной фланец плоский Ду 100 Ру16 Ст20 | ГОСТ 33259-2015 тип 01, ГОСТ 12820-80 | DN 15-1200, PN 6, PN 10, PN 16, PN 25, PN 40 | Ст20, 09Г2С, 12Х18Н10Т, AISI 304/316 | DN/Ду, PN/Ру, исполнение, материал, количество, покрытие |
| Фланец воротниковый фланец воротниковый ГОСТ 33259 PN16 | ГОСТ 33259-2015 тип 11, ГОСТ 12821-80 | DN 15-1200 и более по запросу, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160 | Ст20, 09Г2С, нержавеющая и легированная сталь | DN, PN, диаметр трубы, исполнение поверхности, марка стали |
| Фланец свободный на приварном кольце свободный фланец под приварку | ГОСТ 33259-2015 тип 02, ГОСТ 12822-80 | DN 15-600, PN 6, PN 10, PN 16, PN 25 | Ст20, 09Г2С, нержавеющая сталь по запросу | DN, PN, материал фланца и кольца, исполнение, количество |
| Фланец глухой заглушка фланцевая, фланец-заглушка | ГОСТ 33259-2015 тип 05, ГОСТ 12836, ТУ | DN 15-1200, PN 6-160 | Ст20, 09Г2С, 12Х18Н10Т, AISI 304/316 | DN, PN, исполнение, материал, толщина, рабочая среда |
Исполнения уплотнительных поверхностей
| Поиск клиента | Обозначение | Что означает | Где применяется | Что уточнить |
|---|---|---|---|---|
| Фланец исполнение A фланец исп. А | A | Плоскость | Фланцевые соединения с плоской уплотнительной поверхностью | DN, PN, прокладка, материал, рабочая среда |
| Фланец исполнение B фланец исп. Б | B / Б | Соединительный выступ | Распространенное исполнение для трубопроводной арматуры и узлов | Высоту выступа, тип прокладки, PN, DN |
| Фланец исполнение C фланец исп. В | C / В | Шип | Фланцевые соединения с парной поверхностью под паз | Парный фланец, прокладку, давление и среду |
| Фланец исполнение D фланец исп. Г | D / Г | Паз | Соединение шип-паз для повышенной герметичности | Размер паза, тип прокладки, DN/PN |
| Фланец исполнение E фланец исполнение Е | E / Е | Выступ | Фланцевое соединение выступ-впадина | Парное исполнение F, давление, материал, прокладку |
| Фланец исполнение F фланец исполнение Ф | F / Ф | Впадина | Фланцевое соединение с парным исполнением E | Парное исполнение E, DN, PN, рабочую среду |
| Фланец исполнение J фланец под овальную прокладку | J | Под овальную прокладку | Соединения под высокие давления и специальные условия | Тип прокладки, давление, температуру, материал |
Фланцевые детали и трубопроводные узлы
| Изделие | Назначение | Популярные запросы | Параметры | Документация |
|---|---|---|---|---|
| Тройник фланцевый | Разветвление трубопровода и подключение оборудования | тройник фланцевый Ду 100 Ру16, тройник стальной, тройник по чертежу | DN 15-630, PN/Ру по проекту, Ст20, 09Г2С | ГОСТ, ТУ, чертеж, эскиз, ТЗ |
| Крест фланцевый | Соединение четырех трубопроводных линий в одном узле | крест фланцевый, крестовина КФ, крест Ду 100 Ру16 | DN 15-630, равнопроходной или переходной | ГОСТ, ТУ, чертежи заказчика |
| Переход фланцевый | Соединение трубопроводов разных диаметров | переход фланцевый концентрический, эксцентрический, Ду 100х80 | DN больший/меньший, PN, материал, покрытие | ГОСТ 17378, ГОСТ 33259, ТУ |
| Отвод фланцевый | Изменение направления трубопроводной линии | отвод фланцевый 90, отвод 45, отвод по чертежу | Угол, DN, PN, материал, рабочая среда | ГОСТ 17375, ГОСТ 33259, чертежи |
| Патрубки и катушки | Прямые участки, вставки и соединительные элементы трубопровода | патрубок фланцевый, катушка фланцевая, патрубок фланцево-резьбовой | Длина, DN, PN, тип фланцев, материал | ГОСТ, ТУ, чертеж, спецификация |
| Сварные блоки трубопровода | Готовые сборочные узлы, обвязки, блоки и нестандартные конструкции | сварные блоки трубопровода, трубопроводный узел, фланцевый узел | Схема, DN/PN, материал, соединения, покрытие | Чертеж, эскиз, ТЗ, проектная документация |
Популярные параметры для поиска и расчета
| Запрос | Как указывать в заявке | Пример | Комментарий |
|---|---|---|---|
| Фланец Ду 100 Ру16 Ст20 | DN100 / PN16 / Ст20 | Фланец плоский DN100 PN16 Ст20 исполнение B | Нужно уточнить тип фланца и исполнение поверхности |
| Фланец DN100 PN16 | DN, PN, материал, ГОСТ | Фланец воротниковый DN100 PN16 09Г2С | Для импортной документации часто используют DN/PN |
| Фланец исполнение Е или Ф | Исполнение E/F, DN, PN | Фланец DN150 PN16 исполнение E Ст20 | Важно указать парное исполнение и тип прокладки |
| Фланцевая деталь по чертежу | Чертеж, эскиз, ТЗ, материал | Тройник фланцевый по чертежу DN200 PN16 09Г2С | Если чертежа нет, можно описать задачу и условия эксплуатации |
Для каких объектов подходят фланцевые детали и сварные блоки
Изделия применяются там, где нужен надежный разборный узел, сварной блок, изменение направления, ответвление, переход на другой диаметр, подключение оборудования или обслуживание трубопровода.
- отопление и теплоснабжение
- водоснабжение и водоотведение
- тепловые пункты и котельные
- насосные станции и узлы учета
- промышленные трубопроводы
- технологические линии
- узлы подключения оборудования
- сварные блоки и обвязки по чертежам
- пожарные подставки ППС
- ППОФ, ППДФ, ППТФ, ППКФ
- узлы под гидранты
- изготовление по проекту объекта
Какие параметры нужны для подбора и расчета
Если готового чертежа нет, технолог может проработать параметры изделия по исходным данным заказчика.
- тип детали, сварного блока или узла
- Ду/DN, Ру/PN, длина, угол
- тип фланцевого или сварного соединения
- количество и сроки поставки
- рабочая среда
- температура и давление
- условия монтажа
- требования к покрытию
- чертеж или эскиз
- спецификация
- техническое задание
- проектная документация
ПРОФЛАНЕЦ — производитель фланцевых деталей, сварных блоков трубопровода и трубопроводных узлов в Екатеринбурге. Изготавливаем тройники, кресты, переходы, отводы, патрубки, катушки, пожарные подставки, грязевики, воздухосборники, сварные трубопроводные блоки, обвязки и нестандартные изделия по чертежам.
Работаем с углеродистой, низколегированной, легированной и нержавеющей сталью: Ст20, 09Г2С, 12Х18Н10Т, AISI 304/316 и другими марками по запросу. Возможны ГОСТ, ТУ, АТК, Т-ММ, эскизы и техническое задание.
Собственное производство находится в Екатеринбурге. Работаем с заказами от 1 штуки, рассчитываем нестандартные изделия и поставляем продукцию по Екатеринбургу, Свердловской области, Уралу, России и странам СНГ.
От заявки до готовой поставки
Отправьте заявку — рассчитаем стоимость и сроки изготовления. Для расчета достаточно указать тип изделия, Ду/DN, Ру/PN, материал, количество и приложить чертеж или описание задачи. Или свяжитесь с нами через почту: flandeyte@yandex.ru
Вопросы и ответы
Какие фланцевые детали и узлы производит ПРОФЛАНЕЦ?
ПРОФЛАНЕЦ производит фланцевые тройники, кресты, переходы, отводы, фланцевые трубы, патрубки, катушки, пожарные подставки, грязевики, воздухосборники, сварные блоки трубопровода, сварные трубопроводные узлы и нестандартные изделия по чертежам и ТЗ.
Изготавливаете ли вы сварные блоки трубопровода?
Да, изготавливаем сварные блоки трубопровода, сварные трубопроводные блоки, обвязки, участки трубопроводов и сборные конструкции по чертежам, эскизам, проектной документации и техническому заданию заказчика.
Можно ли заказать изделие по чертежу или эскизу?
Да, изготавливаем изделия по ГОСТ, ТУ, чертежам, эскизам, техническому заданию и проектной документации. Если готового чертежа нет, технолог может проработать параметры изделия по исходным данным.
Какие материалы используются?
Работаем со сталью Ст20, 09Г2С, 12Х18Н10Т, AISI 304/316, углеродистой, низколегированной, легированной и нержавеющей сталью. Другие марки подбираются по запросу.
Можно ли заказать одну штуку?
Да, ПРОФЛАНЕЦ работает с заказами от 1 штуки. Возможны единичные нестандартные изделия, небольшие партии и серийное изготовление.
Какие данные нужны для расчета?
Для расчета нужны тип изделия, Ду/DN, Ру/PN, материал, рабочая среда, температура, давление, тип соединения, покрытие, количество, чертеж, эскиз или описание задачи.
Куда выполняется доставка?
Производство находится в Екатеринбурге. Поставка выполняется по Екатеринбургу, Свердловской области, Уралу, России и странам СНГ.
