Фланцы стальные и нержавеющие

01

Оптовый прайс

Цены на нержавеющие фланцы 12Х18Н10Т по диаметрам, давлениям и исполнениям.

02

Разные типы

Плоские, воротниковые, свободные, глухие и специальные фланцы.

03

Собственное производство

Изготовление и механическая доработка фланцев по чертежам от 1 шт.

04

Поставка по России

Комплектация заказов и отгрузка из Екатеринбурга.

Ассортимент

Виды и типы стальных фланцев

Стальные фланцы предназначены для разъёмного соединения трубопроводов, запорной арматуры и оборудования. В оптовом прайсе представлены типы 01 и 11 из стали 12Х18Н10Т. Другие изделия рассчитываем по заявке.

01

Плоские приварные фланцы

Устанавливаются на трубу и соединяются с ней сваркой. Используются в разъёмных трубопроводных соединениях.

DN40–200 · PN10/16 · цены ниже

11

Воротниковые фланцы

Имеют конический воротник и привариваются встык к трубе. Подбираются по условиям проекта.

DN40–100 · PN16 · цены ниже

02

Свободные на приварном кольце

Используются вместе с отдельным приварным кольцом. Упрощают совмещение отверстий под крепёж при монтаже.

Изготовление и поставка по запросу

03

Свободные на отбортовке

Устанавливаются с соответствующей отбортованной частью трубы или соединительной детали.

По проекту

04

Свободные на хомуте

Применяются с приварным хомутом в предусмотренных конструкцией соединениях трубопроводов.

По запросу

21

Фланцы корпусов оборудования

Фланцы как часть корпуса арматуры, оборудования или трубопроводной соединительной детали.

По чертежу

ГЛ

Глухие фланцы и заглушки

Предназначены для перекрытия проходного сечения трубопровода, патрубка или оборудования.

Ст20 · 09Г2С · 12Х18Н10Т

ПЖ

Фланцы для пожарных трубопроводов

Для трубопроводов и оборудования пожаротушения с соответствующими присоединительными размерами.

По техническому заданию

ТЗ

Нестандартные фланцы

Для сосудов, аппаратов, трансформаторов и оборудования. Индивидуальные размеры, отверстия и уплотнительные поверхности.

Производство по чертежу от 1 шт.

Оптовые цены

Нержавеющие фланцы 12Х18Н10Т — прайс

На телефоне таблица прокручивается по горизонтали. Для удобства можно оставить только одну колонку исполнения.

Фланцы плоские — тип 01 Сталь 12Х18Н10Т · руб./шт.

DN	PN	Кол-во*	B	A*	C	D	E	F	J	K	L	M
40	16	20	1 440	1 840	1 840	1 840	1 840	1 840	1 840	1 840	1 840	1 840
50	16	200	1 845	2 120	2 295	2 195	2 120	2 195	2 445	2 295	2 295	2 295
65	10	60	2 070	2 427,50	2 655	2 525	2 427,50	2 525	2 850	2 655	2 655	2 655
65	16	100	2 475	2 832,50	3 060	2 930	2 832,50	2 930	3 255	3 060	3 060	3 060
80	10	39	2 520	2 960	3 240	3 080	2 960	3 080	3 480	3 240	3 240	3 240
80	16	99	2 565	3 005	3 285	3 125	3 005	3 125	3 525	3 285	3 285	3 285
100	10	80	2 790	3 340	3 690	3 490	3 340	3 490	3 990	3 690	3 690	3 690
100	16	90	3 600	4 150	4 500	4 300	4 150	4 300	4 800	4 500	4 500	4 500
150	10	50	5 130	5 955	6 480	6 180	5 955	6 180	6 930	6 480	6 480	6 480
150	16	50	5 580	6 405	6 930	6 630	6 405	6 630	7 380	6 930	6 930	6 930
200	10	40	5 760	6 860	7 560	7 160	6 860	7 160	8 160	7 560	7 560	7 560
200	16	50	7 650	8 750	9 450	9 050	8 750	9 050	10 050	9 450	9 450	9 450

Фланцы воротниковые — тип 11 Сталь 12Х18Н10Т · руб./шт.

DN	PN	Кол-во*	B	A*	C	D	E	F	J	K	L	M
40	16	20	1 620	2 020	2 020	2 020	2 020	2 020	2 020	2 020	2 020	2 020
50	16	92	2 070	2 345	2 520	2 420	2 345	2 420	2 670	2 520	2 520	2 520
65	16	50	2 610	2 967,50	3 195	3 065	2 967,50	3 065	3 390	3 195	3 195	3 195
80	16	41	3 420	3 860	4 140	3 980	3 860	3 980	4 380	4 140	4 140	4 140
100	16	48	4 365	4 915	5 265	5 065	4 915	5 065	5 565	5 265	5 265	5 265

Информация о прайсе. Все цены указаны в рублях за одну штуку. Количество приведено по исходному прайсу для типоразмера и не означает отдельный остаток по каждому исполнению. Наличие и стоимость подтверждаются при оформлении заказа.

ГОСТ 33259-2015

Исполнения

Фланцы подбираются с учётом DN, PN, типа, материала, формы уплотнительной поверхности и конструкции ответного соединения.

A Плоскость

По ГОСТ для PN1, PN2,5 и PN6.

B Соединительный выступ

Распространённое исполнение.

C Шип

Ответная поверхность D.

D Паз

Ответная поверхность C.

E Выступ

Ответная поверхность F.

F Впадина

Ответная поверхность E.

J Под овальную прокладку

По стандарту и проекту.

K Под линзовую прокладку

По конструкции соединения.

L Шип

Под фторопластовую прокладку.

M Паз

Под фторопластовую прокладку.

Собственное производство

Изготовление и доработка фланцев

Если нужной позиции нет в складской программе, ПРОФЛАНЕЦ рассчитывает изготовление или механическую доработку по чертежу или техническому заданию.

Фланцы по ГОСТ и чертежам заказчика

Изготавливаем фланцы из Ст20, 09Г2С, 12Х18Н10Т и других марок стали по согласованию. Выполняем токарную обработку, сверление, расточку, проточку уплотнительных поверхностей.

Работаем с единичными изделиями и партиями.

Отправить чертёж

Доработка готовых фланцев

Возможны расточка внутреннего диаметра, проточка выступа, изменение уплотнительной поверхности и другие операции после проверки геометрии и допусков.

Комплектация соединений

Подбираем ответные фланцы, болты, шпильки, гайки, шайбы и прокладки по параметрам соединения.

Фотографии продукции

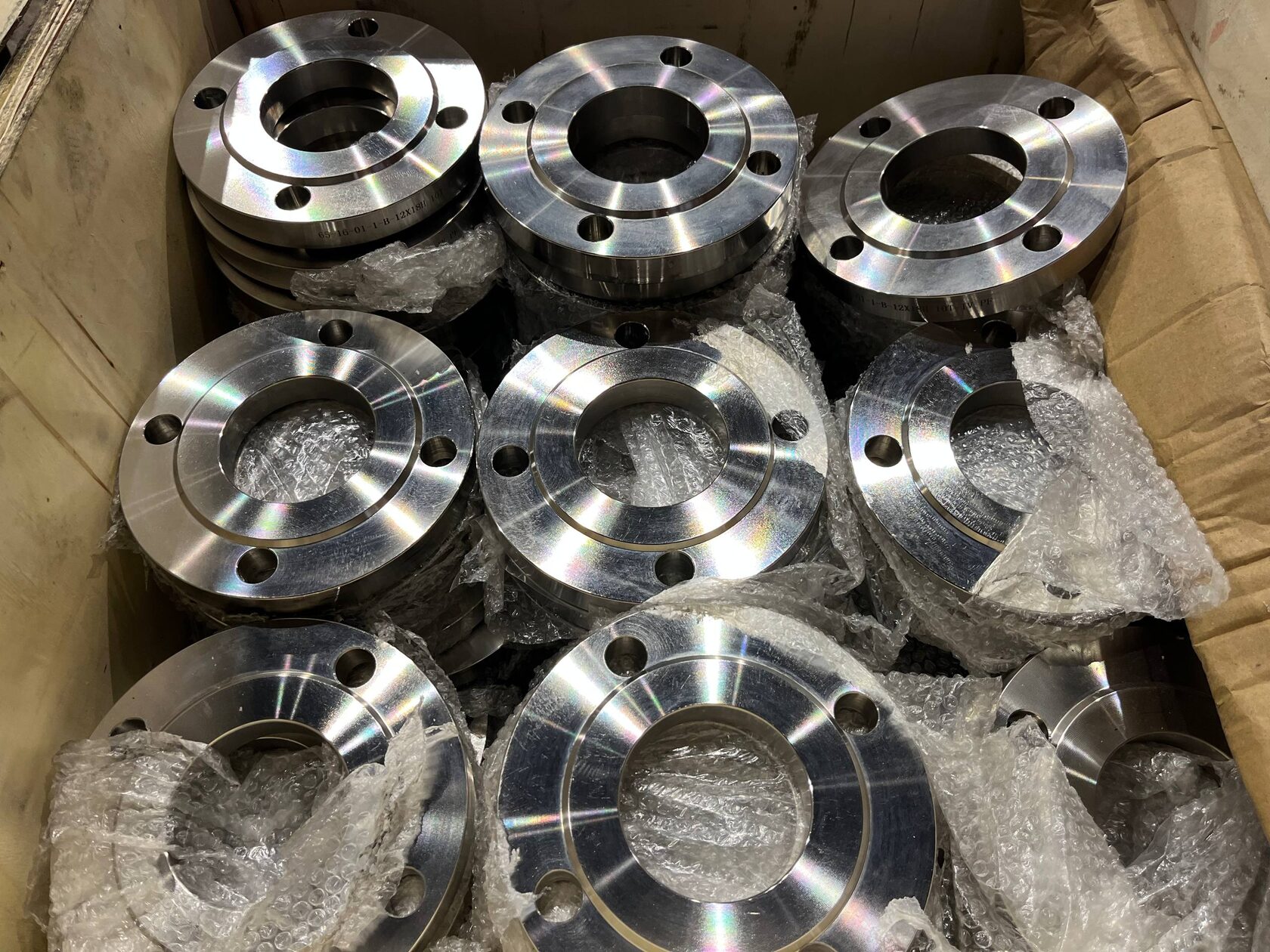

Фланцы и фланцевые детали ПРОФЛАНЕЦ

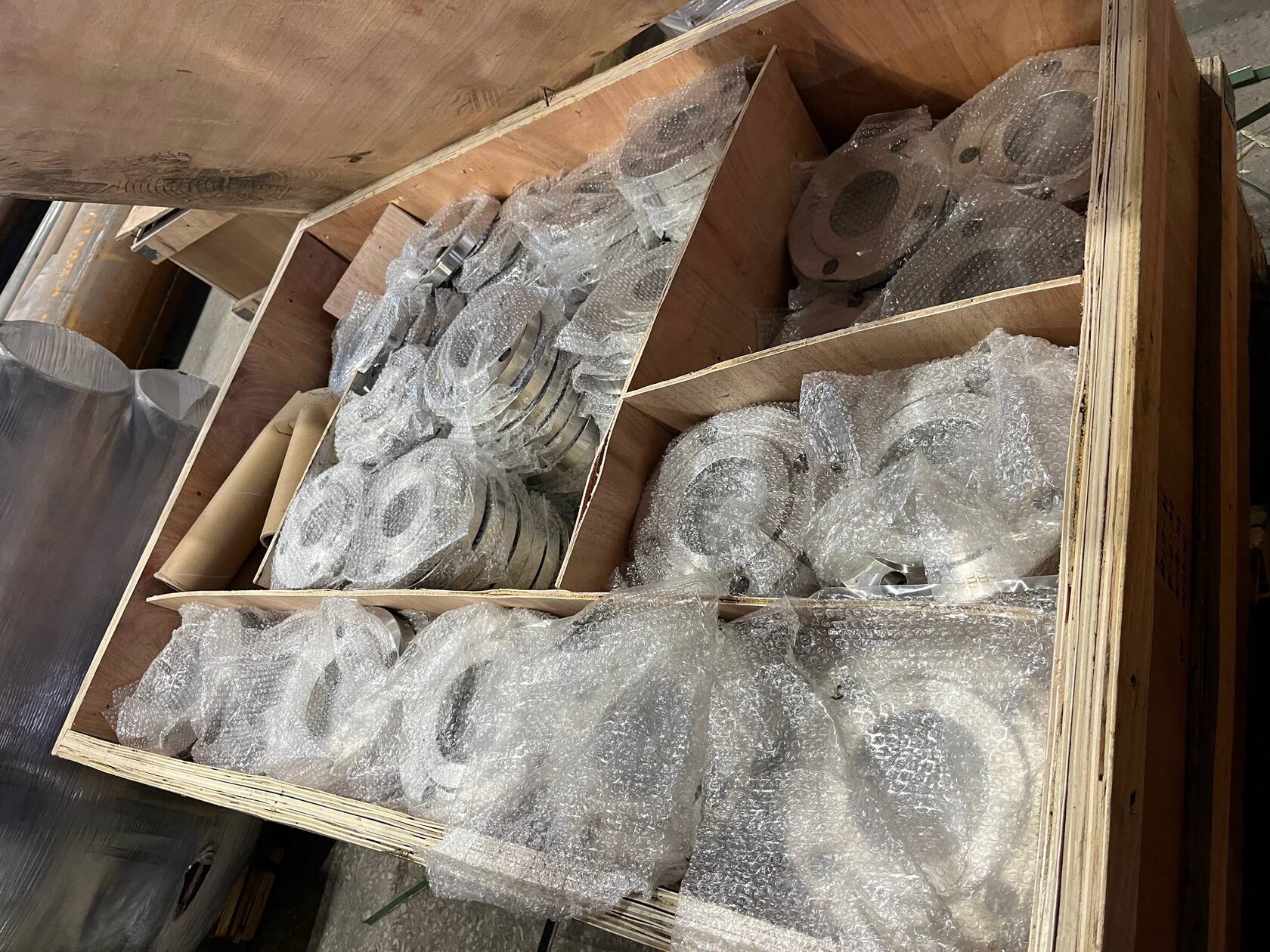

Готовые стальные и нержавеющие фланцы, механическая обработка и партии изделий для трубопроводов.

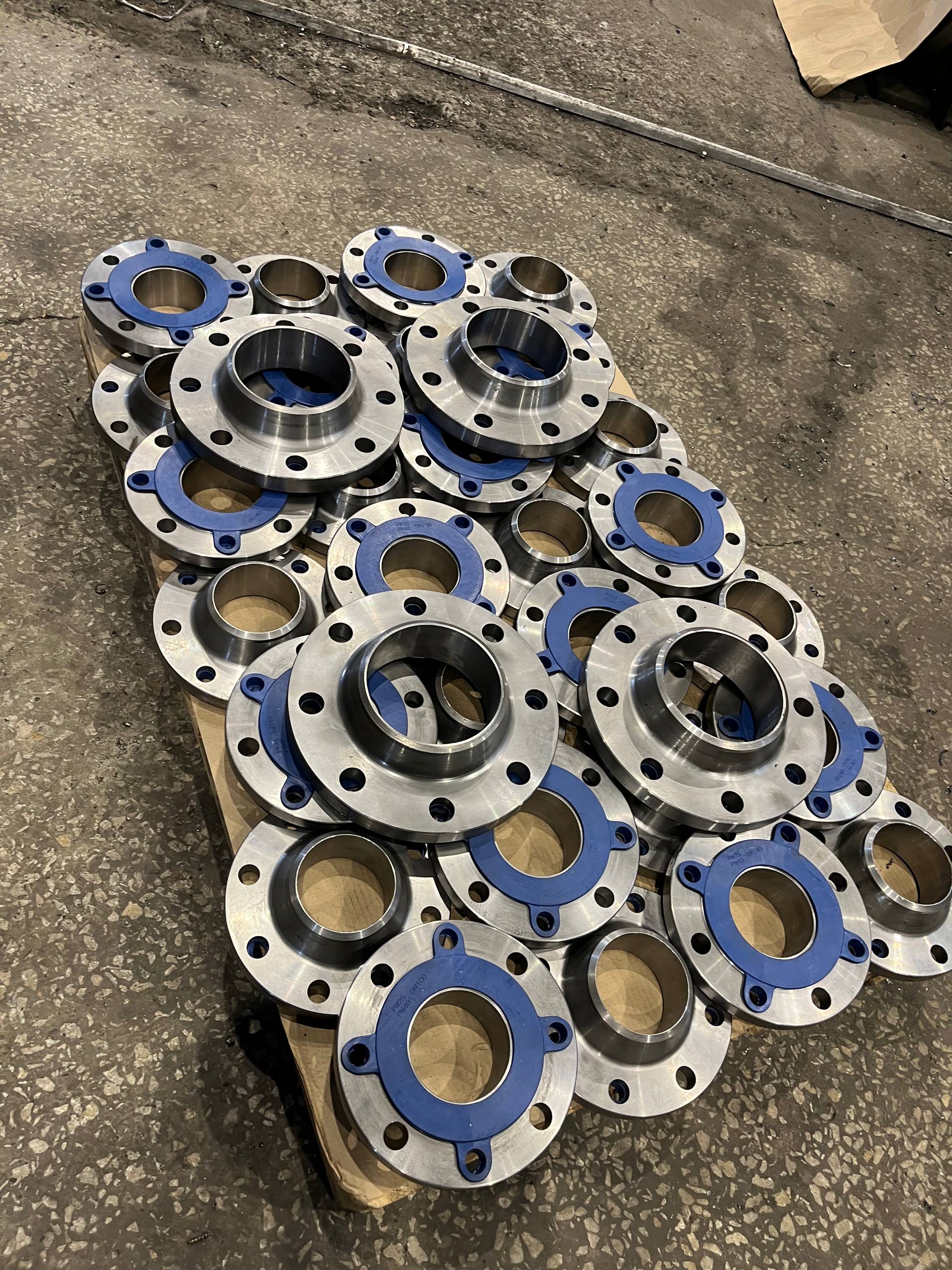

Стальные фланцы после механической обработки ПРОФЛАНЕЦ

Применение

Где используются стальные фланцы

Фланцы обеспечивают разъёмное соединение трубопроводов, арматуры и промышленного оборудования.

Трубопроводы

Водоснабжение, отопление, теплоснабжение, пожаротушение и промышленные инженерные сети.

Запорная арматура

Задвижки, дисковые затворы, клапаны, регуляторы и другая трубопроводная арматура.

Оборудование

Насосы, фильтры, теплообменники, сосуды, аппараты и технологические установки.

Подбор и заказ

Какие данные нужны для расчёта фланцев

Для расчёта можно направить спецификацию, обозначение по ГОСТ или готовый чертёж изделия.

1. Диаметр DN / Ду и размеры присоединения.

2. Давление PN / Ру и условия эксплуатации.

3. Тип Плоский, воротниковый, свободный или специальный.

4. Материал Ст20, 09Г2С, 12Х18Н10Т и другие.

5. Количество Исполнение, количество и город поставки.

Нужны фланцы?

Отправьте обозначение по ГОСТ, спецификацию или чертёж. Проверим актуальное наличие, подтвердим цену или рассчитаем изготовление на собственном производстве.

Получить предложение

FAQ

Частые вопросы о фланцах

Какие фланцы представлены в прайсе?

Нержавеющие фланцы 12Х18Н10Т типов 01 и 11. Для каждого указанного сочетания DN и PN представлены цены по десяти исполнениям уплотнительной поверхности.

Чем плоский фланец отличается от воротникового?

Плоский фланец устанавливается на трубу и приваривается к ней. Воротниковый имеет конический воротник и приваривается встык.

Какие размеры фланцев представлены?

Плоские — DN40, DN50, DN65, DN80, DN100, DN150, DN200. Воротниковые — DN40, DN50, DN65, DN80, DN100. Доступные сочетания давления приведены в таблицах.

Есть ли фланцы в наличии?

В таблицах приведены количественные данные исходного прайса. Наличие конкретного исполнения подтверждаем при обработке заявки.

Что означают исполнения B, C, D, E, F?

B — соединительный выступ, C — шип, D — паз, E — выступ, F — впадина. Это формы уплотнительных поверхностей фланцев.

Почему исполнение A выделено отдельно?

В исходном прайсе есть цены исполнения A при PN10/16, однако ГОСТ 33259-2015 предусматривает такое исполнение для PN1, PN2,5 и PN6. Требуется техническое согласование.

Можно ли заказать фланцы из Ст20 и 09Г2С?

Да. ПРОФЛАНЕЦ производит и поставляет фланцы из Ст20, 09Г2С и других марок стали по согласованию.

Изготавливаете нестандартные фланцы?

Да. Выполняем изготовление по чертежам, эскизам и техническим заданиям от одной штуки.

Можно ли доработать готовый фланец?

При технической возможности выполняем расточку, проточку уплотнительной поверхности и другие операции после проверки размеров.

Как узнать актуальную цену?

Направьте DN, PN, тип фланца, исполнение, материал и количество. Подготовим предложение с ценой и возможным сроком поставки.
